[TODOMON] EP.10 캐싱을 통한 전체 & 소셜 랭킹 조회 API 개선하기 w/ Redis

이전 포스팅에서 확인했듯이 다음의 API에 대한 성능 개선이 필요해보였다.

• 투두 조회 API
• 전체 & 소셜 랭킹 조회 API
• 투두 생성 API

이번 포스팅에서는 전체 & 소셜 랭킹 조회 API에 캐싱을 적용하여 성능을 개선시킨 경험에 대해 포스팅하도록 하겠다!

---

캐싱

모든 유저가 동일한 데이터를 하루 혹은 일주일 동안 본다면 이는 캐싱을 적용하기 아주 좋은 지점이다!

캐싱 전략 선택

일반적으로 백엔드 개발 시 고려하게 되는 캐시는 다음 2가지이다.

• Local Cachce
  • 애플리케이션 내부에서만 유효하며, 동일한 애플리케이션 내의 여러 모듈이나 서비스 간에는 공유 X
  • 메모리 내에 데이터를 저장해서 읽기 및 쓰기 성능이 매우 빠름
  • 애플리케이션의 JVM 내부 또는 로컬 서버에 저장되며, 외부에서 접근 불가능
• Global Cache (ex. redis, memcached)
  • 여러 서버 또는 애플리케이션 간에 데이터 공유 가능
  • 주로 네트워크를 통해 데이터에 접근하므로 로컬 캐시에 비해 상대적으로 느린 읽기 및 쓰기 성능

나는 추후에 여러 모듈이 추가되고 스케일 아웃을 할 것음 감안했을 때 글로벌 캐시가 필요하다고 느꼈다. 그리고 글로벌 캐시 중 그나마 알고 있고 많이 사용되어 자료도 많은 Redis를 선택했다.

추가적으로 이후 배포 시 Upstash Redis라는 서버리스 Redis 서비스를 사용하기 위함도 있었다.

캐시를 사용하면 무조건 좋은가?

• 무조건 캐시에 데이터를 저장하는게 좋은게 아니라 상황에 맞게 설정을 해야 한
• 캐시에 필요한 데이터가 있는지 체크를 하고 없다면 DB에서 데이터를 조회하기 때문에 **캐시에 저장을 했지만 자주 히트율이 떨어지는 데이터인 경우, 캐시에서 데이터를 찾는 작업 + 디비에서 데이터를 조회하는 작업을 수행해야 함
  • => 즉, 이중으로 작업을 하며 메모리 자원을 차지
• 캐시 히트율이 높을 것으로 예상되는 데이터에 한해서 캐싱을 적용해야 하며, 이는 자주 변하지 않는 데이터를 대상으로 하라는 의미
• 우리 프로젝트에서 전체 & 소셜 랭킹의 경우 하루 혹은 일주일에 한 번만 갱신되고 이후 모든 유저가 동일한 내용을 보게 되므로, 캐싱을 적용하기 적합하다고 판단

그럼 이제 Redis를 통해 캐싱을 도입해보자!



---

전체 랭킹 조회 API: 성능 개선 (feat. Redis)

의존성 추가 및 설정

• build.gradle 추가

implementation "org.springframework.boot:spring-boot-starter-data-redis"

• docker-compose.yml 추가

  redis:
    image: "redis:latest"
    container_name: redis-container
    ports:
      - "6379:6379"  # Redis 기본 포트 매핑
    volumes:
      - redis-data:/data  # Redis 데이터를 유지할 볼륨
    networks:
      - todomon-network

• application.yml 추가

spring:
  data:
    redis:
      host: redis-container
      port: 6379

RedisConfig

@EnableCaching
@Configuration
public class RedisConfig {
    @Value("${spring.data.redis.host}")
    private String host;

    @Value("${spring.data.redis.port}")
    private int port;

    @Bean
    public RedisConnectionFactory redisConnectionFactory() {
        return new LettuceConnectionFactory(host, port);
    }

    @Bean
    public RedisTemplate<String, Object> redisTemplate() {
        RedisTemplate<String, Object> redisTemplate = new RedisTemplate<>();

        // Redis를 연결
        redisTemplate.setConnectionFactory(redisConnectionFactory());

        redisTemplate.setKeySerializer(new StringRedisSerializer());
        redisTemplate.setValueSerializer(new StringRedisSerializer());
        redisTemplate.setHashKeySerializer(new StringRedisSerializer());

        return redisTemplate;
    }

    @Bean
    @Primary
    public CacheManager dailyCacheManager(RedisConnectionFactory redisConnectionFactory) {
        LocalDateTime now = LocalDateTime.now();
        LocalDateTime next1AM = now.toLocalDate().atStartOfDay().plusDays(1).plusHours(1);
        Duration ttl = Duration.between(now, next1AM);

        RedisCacheConfiguration cacheConfig = RedisCacheConfiguration.defaultCacheConfig()
                .serializeKeysWith(RedisSerializationContext.SerializationPair.fromSerializer(new StringRedisSerializer()))
                .serializeValuesWith(RedisSerializationContext.SerializationPair.fromSerializer(new GenericJackson2JsonRedisSerializer()))
                .entryTtl(ttl)
                .disableCachingNullValues(); // Null 캐싱 제외

        return RedisCacheManager.builder(redisConnectionFactory)
                .cacheDefaults(cacheConfig)
                .build();
    }

    @Bean
    public CacheManager weeklyCacheManager(RedisConnectionFactory redisConnectionFactory) {
        LocalDateTime now = LocalDateTime.now();

        // 다음 주 월요일 오전 1시를 계산
        LocalDateTime nextMonday1AM = now.with(java.time.temporal.TemporalAdjusters.next(java.time.DayOfWeek.MONDAY))
                .toLocalDate().atStartOfDay().plusHours(1);

        // 현재 시간부터 다음 주 월요일 오전 1시까지의 시간 계산
        Duration ttl = Duration.between(now, nextMonday1AM);

        RedisCacheConfiguration cacheConfig = RedisCacheConfiguration.defaultCacheConfig()
                .serializeKeysWith(RedisSerializationContext.SerializationPair.fromSerializer(new StringRedisSerializer()))
                .serializeValuesWith(RedisSerializationContext.SerializationPair.fromSerializer(new GenericJackson2JsonRedisSerializer()))
                .entryTtl(ttl)
                .disableCachingNullValues();

        return RedisCacheManager.builder(redisConnectionFactory)
                .cacheDefaults(cacheConfig)
                .build();
    }
}

• 스프링의 캐시 추상화 어드바이스를 사용하기 위해 @EnableCaching 설정
• Redis 연결을 위한 커넥션으로 LettuceConnectionFactory를 사용 (Jedis 보다 빠름)
• RedisTemplate을 추가해주었으나 여기서는 사용하지 않을 예정
• CacheManager로 dailyCacheManager와 weeklyCacheManager를 빈으로 등록해두었음
  • 랭킹 조회 기능은 일간 조회와 주간 조회가 있어서 서로 다른 TTL이 필요했음 -> 위 2가지 CacheManager는 TTL의 길이에 따라 구분됨
  • CacheManager가 2개 이상 등록되면 발생하는 빈 중복 문제를 해결하기 위해 @Primary 사용

스프링 Cache 추상화 적용

CollectedPetRankItem

@Getter
@NoArgsConstructor
public class CollectedPetRankItem extends AbstractMemberInfoItem {

    private Long memberId;
    private int petCnt;

    @JsonDeserialize(using = LocalDateTimeDeserializer.class)
    @JsonSerialize(using = LocalDateTimeSerializer.class)
    private LocalDateTime lastCollectedAt;

    @Builder
    public CollectedPetRankItem(Long memberId, String username, String profileImageUrl, int petCnt, LocalDateTime lastCollectedAt, TitleNameItem title) {
        super(username, profileImageUrl, title);
        this.memberId = memberId;
        this.petCnt = petCnt;
        this.lastCollectedAt = lastCollectedAt;
    }
}

• 데이터를 직렬화/역직렬화 처리할 때 SerializationException이 발생
• 직렬화, 역직렬화 대상이 되는 클래스에 LocalDateTimeSerializer, LocalDateTimeDeserializer를 각각 지정해서 직렬화, 역직렬화에 사용

---

전체 랭킹 조회 API: 캐싱 적용 전/후 부하 테스트 결과 비교

Redis 캐싱 적용 전 결과

Redis 캐싱 적용 후 결과 - 평소 트래픽

• TPS: 0.5 → 1812
  • 3624배 개선
• MTT: 52550.41ms → 15.03ms
  • 3495배 개선

Redis 캐싱 적용 후 결과 - 최대 트래픽

아주 만족스러운 성능이다!



에러 999개는 처음 테스트 시작 시 nGrinder script 쪽에서 무언가 문제가 있는 듯하다. 시작하는 순간에만 발생하는 에러라 일단 무시하긴 했는데.. 나중에 한번 찾아봐야겠다

java.util.NoSuchElementException: null
    at io.jsonwebtoken.impl.lang.Services.loadFirst(Services.java:98)
    at io.jsonwebtoken.impl.DefaultJwtBuilder.compact(DefaultJwtBuilder.java:511)
    at io.jsonwebtoken.JwtBuilder$compact$30.call(Unknown Source)
    at TestRunner.generateAccessToken(overallRankTest.groovy:111)
    at TestRunner$generateAccessToken$11.callCurrent(Unknown Source)
    at TestRunner.test(overallRankTest.groovy:76)
    at jdk.internal.reflect.GeneratedMethodAccessor22.invoke(Unknown Source)
    at java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43)
    at net.grinder.scriptengine.groovy.junit.GrinderRunner.run(GrinderRunner.java:164)
    at net.grinder.scriptengine.groovy.GroovyScriptEngine$GroovyWorkerRunnable.run(GroovyScriptEngine.java:147)
    at net.grinder.engine.process.GrinderThread.run(GrinderThread.java:118)

---

소셜 랭킹 조회 API (1): 성능 개선 (feat. 쿼리 튜닝)

개선 전 상황

소셜 랭킹 조회와 관련된 4가지 API 모두 데이터가 많아지니 한 번 호출할 때마다 50초 이상씩 걸리는 심각한 문제가 있었다..

• 소셜 주간 투두 달성 랭킹 조회 API

select
    m1_0.id,
    m1_0.username,
    m1_0.profile_image_url,
    tah1_0.cnt,
    tn1_0.name,
    tn1_0.color
from
    member m1_0
left join
    follow f1_0
        on f1_0.followee_id=m1_0.id
        and f1_0.status=?
left join
    todo_achievement_history tah1_0
        on tah1_0.member_id=m1_0.id
left join
    title_name tn1_0
        on tn1_0.id=m1_0.title_name_id
where
    (
        f1_0.follower_id=?
        or m1_0.id=?
    )
    and tah1_0.date between ? and ?
group by
    m1_0.id,
    tah1_0.cnt
order by
    sum(tah1_0.cnt) desc,
    max(tah1_0.created_at),
    m1_0.created_at
limit
    ?

• 소셜 일관성 레벨 랭킹 조회 API

select
    m1_0.id,
    m1_0.username,
    m1_0.profile_image_url,
    d1_0.level,
    tn1_0.name,
    tn1_0.color
from
    member m1_0
left join
    follow f1_0
        on f1_0.followee_id=m1_0.id
        and f1_0.status=?
join
    diligence d1_0
        on d1_0.id=m1_0.diligence_id
left join
    title_name tn1_0
        on tn1_0.id=m1_0.title_name_id
where
    f1_0.follower_id=?
    or m1_0.id=?
order by
    d1_0.level desc,
    d1_0.gauge desc,
    m1_0.created_at
limit
    ?

이 API들은 캐싱을 적용하는 것도 적용하는거지만.. 쿼리 성능 자체를 향상시키는 방법이 필요해보인다.



모든 유저들이 동일한 정보를 받는 것이 아니라, 유저마다 자신의 팔로우 정보에 따라 다르게 보여야 하기 때문에, 최초 조회 시에는 반드시 50초 이상의 시간이 걸린다는 점이 문제다.



배치 작업을 통해 매일 데이터를 redis에 저장해 두도록 할 수 있겠으나, 모든 유저들에 대해 이러한 배치 작업을 수행하는 것은 너무 무거운 작업일 뿐더러 redis에 큰 부하가 될 것 같다..



⇒ 쿼리 자체의 성능 튜닝 + 캐싱이 필요해보인다.



현재 쿼리의 문제점 분석



• member를 기준으로 follow를 LEFT JOIN → 팔로우 관계가 없는 유저도 포함됨..
• OR 조건 (f1_0.follower_id=? OR m1_0.id=?)으로 불필요한 데이터까지 조회 → 성능 저하

위의 문제를 해결하기 위해서는 다음과 같은 개선 방안이 필요해보인다..



쿼리 튜닝 방안

• INNER JOIN을 활용한 필터링 최적화
  • 기존 LEFT JOIN 방식에서 INNER JOIN으로 변경하여 불필요한 데이터를 줄여야 함
  • WHERE 절이 아니라 JOIN 조건에서 f1_0.follower_id=?를 필터링하여 미리 데이터 양을 제한
• OR 조건 제거 → 별도 쿼리 분리
  • 기존에는 (f1_0.follower_id=? OR m1_0.id=?) 조건이 있어 팔로우한 사람 + 자기 자신을 한 번에 조회했음
  • => 팔로우한 사람만 조회하는 쿼리 + 자기 자신만 조회하는 쿼리를 별도로 실행할 필요가 있음
  • 스프링 서버에서 두 결과를 합쳐서 정렬하자



쿼리 튜닝 후

• 소셜 주간 투두 달성 랭킹 조회 API

select
        m1_0.id,
        m1_0.username,
        m1_0.profile_image_url,
        tah1_0.cnt,
        tn1_0.name,
        tn1_0.color
    from
        follow f1_0
    join
        member m1_0
            on f1_0.followee_id=m1_0.id
            and f1_0.status=?
            and f1_0.follower_id=?
    left join
        todo_achievement_history tah1_0
            on tah1_0.member_id=m1_0.id
    left join
        title_name tn1_0
            on tn1_0.id=m1_0.title_name_id
    where
        tah1_0.date=?
    group by
        m1_0.id,
        tah1_0.cnt
    order by
        tah1_0.cnt desc,
        max(tah1_0.created_at),
        m1_0.created_at
    limit
        ?

...

select
        m1_0.id,
        m1_0.username,
        m1_0.profile_image_url,
        tah1_0.cnt,
        tn1_0.name,
        tn1_0.color
    from
        member m1_0
    left join
        todo_achievement_history tah1_0
            on tah1_0.member_id=m1_0.id
    left join
        title_name tn1_0
            on tn1_0.id=m1_0.title_name_id
    where
        tah1_0.date=?
        and m1_0.id=?
    group by
        m1_0.id,
        tah1_0.cnt

• member 테이블과 follow 테이블을 LEFT JOIN 하던 기존 코드 → follow 테이블과 member 테이블을 INNER JOIN 하도록 변경
  • 이때, 원래 where 절에 있던 f.follower_id = currentMemberId 조건을 조인 조건으로 추가
  • => 필터링을 먼저 수행하게 함으로써 쿼리 성능 개선!
• 하지만, 이로 인해 요청한 유저(로그인한 유저)와 관련된 정보는 함께 조회할 수 없게 된다. 때문에 따로 요청 유저에 대한 정보를 조회하는 쿼리 추가로 작성
• 이후 두 결과를 스프링 서버에서 정렬하도록 변경

public List<TodoAchievementRankItem> findTop10MembersByWeeklyAchievement(Long currentMemberId) {
    LocalDate startOfCurrentWeek = LocalDate.now().with(TemporalAdjusters.previousOrSame(DayOfWeek.MONDAY));
    LocalDate startOfLastWeek = startOfCurrentWeek.minusWeeks(1);
    LocalDate endOfLastWeek = startOfCurrentWeek.minusDays(1);

    List<TodoAchievementRankItem> followeeRankings = query.select(
                    Projections.fields(TodoAchievementRankItem.class,
                            member.id.as("memberId"),
                            member.username,
                            member.profileImageUrl,
                            todoAchievementHistory.cnt.sum().as("cnt"),
                            Projections.fields(AbstractMemberInfoItem.TitleNameItem.class,
                                    titleName.name,
                                    titleName.color
                            ).as("title")
                    )
            )
            .from(follow)
            .innerJoin(member).on(follow.followee.id.eq(member.id).and(isAccepted()).and(follow.follower.id.eq(currentMemberId)))
            .leftJoin(todoAchievementHistory).on(todoAchievementHistory.memberId.eq(member.id))
            .leftJoin(member.titleName, titleName)
            .where(todoAchievementHistory.date.between(startOfLastWeek, endOfLastWeek))
            .groupBy(member.id)
            .orderBy(todoAchievementHistory.cnt.sum().desc(), todoAchievementHistory.createdAt.max().asc(), member.createdAt.asc())
            .limit(10)
            .fetch();

    TodoAchievementRankItem myItem = query.select(
                    Projections.fields(TodoAchievementRankItem.class,
                            member.id.as("memberId"),
                            member.username,
                            member.profileImageUrl,
                            todoAchievementHistory.cnt.sum().as("cnt"),
                            Projections.fields(AbstractMemberInfoItem.TitleNameItem.class,
                                    titleName.name,
                                    titleName.color
                            ).as("title")
                    )
            )
            .from(member)
            .leftJoin(todoAchievementHistory).on(todoAchievementHistory.memberId.eq(member.id))
            .leftJoin(member.titleName, titleName)
            .groupBy(member.id)
            .where(todoAchievementHistory.date.between(startOfLastWeek, endOfLastWeek).and(member.id.eq(currentMemberId)))
            .fetchOne();

    List<TodoAchievementRankItem> results = concatAndSortTodoAchievementRankItems(followeeRankings, myItem);

    results.forEach(AbstractMemberInfoItem::setTitleToNullIfIsEmpty);

    return results;
}

결과

• 57160ms → 253ms (약 99.56% 개선)

다른 API 들도 모두 똑같은 문제들이기에 같은 방식으로 쿼리 튜닝을 진행했으며, 그 결과만 정리하면 다음과 같다.



소셜 일관성 레벨 랭킹 조회 API

• 53220ms → 50ms (약 99.91% 개선)

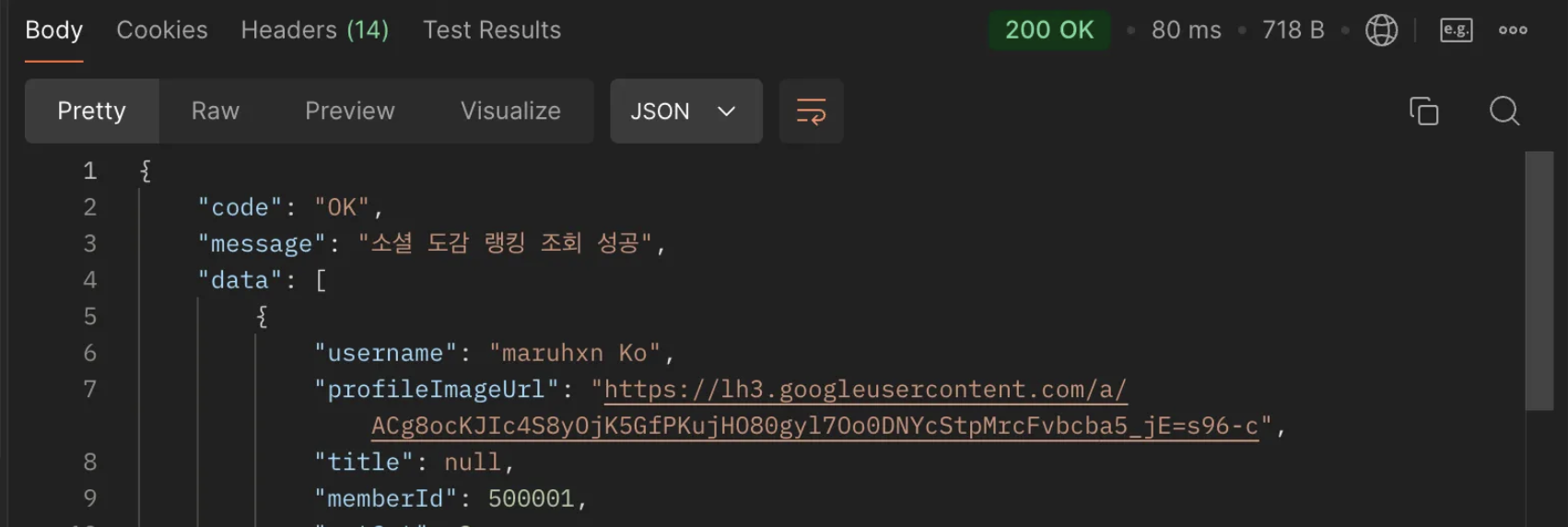

소셜 도감 랭킹 조회 API

• 51510ms → 80ms (약 99.84% 개선)

---

소셜 랭킹 조회 API (2): 성능 개선 (feat. Redis)

Redis 캐싱 적용

현재까지 개선된 정도로도 매우 빠른 성능을 보여주긴하지만, 유저는 하루종일 같은 데이터를 보게될 것인데 이를 매 요청마다 DB를 건들게 한다면 너무 비효율적이라고 생각된다. 역시 여기에도 캐싱을 적용하는 것이 바람직해 보인다!



이미 캐싱을 적용해본 적 있으니 어렵지 않게 다음과 같이 적용할 수 있다!

@Cacheable(value = "socialDiligenceRankCache", key = "#memberId", cacheManager = "dailyCacheManager")
public List<DiligenceRankItem> getSocialRankingOfDiligence(Long memberId) {
    return socialQueryRepository.findTop10MembersByDiligenceLevelAndGauge(memberId);
}

@Cacheable(value = "socialCollectedPetRankCache", key = "#memberId", cacheManager = "dailyCacheManager")
public List<CollectedPetRankItem> getSocialRankingOfCollection(Long memberId) {
    return socialQueryRepository.findTop10MembersByCollectedPetCnt(memberId);
}

@Cacheable(value = "socialDailyAchievementRankCache", key = "#memberId", cacheManager = "dailyCacheManager")
public List<TodoAchievementRankItem> getSocialRankingOfDailyAchievement(Long memberId) {
    return socialQueryRepository.findTop10MembersByYesterdayAchievement(memberId);
}

@Cacheable(value = "weeklyAchievementRankCache", key = "#memberId", cacheManager = "weeklyCacheManager")
public List<TodoAchievementRankItem> getSocialRankingOfWeeklyAchievement(Long memberId) {
    return socialQueryRepository.findTop10MembersByWeeklyAchievement(memberId);
}

최종 성능 결과

쿼리 튜닝 후 캐싱까지 적용하였을 때 성능 결과는 다음과 같다

물론 아래 결과는 캐싱만 적용했을 때 결과와도 같다고 볼 수 있겠지만.. 쿼리 튜닝도 하긴했으니 ㅎㅎ

• 소셜 주간 투두 달성 랭킹 조회 API: 57160ms → 20ms (약 99.97% 개선)
• 소셜 일관성 레벨 랭킹 조회 API: 53220ms → 50ms (약 99.96% 개선)
• 소셜 도감 랭킹 조회 API: 51510ms → 21ms (약 99.96% 개선)
